Type : QS
Ancrage rapide sécurise hélipad
PRODUITS

Ancrage rapide

Pourquoi utiliser un ancrage rapide ?

Le système d’ancrage rapide QS est un produit innovant et breveté pour réaliser un ancrage sécurisé et rapide dans les terrains meubles de nos différents tapis. Il offre un résultat exceptionnel dans le sable. Il s’utilise pour ancrer nos aires de poser d’hélicoptères, nos routes temporaires, nos plaques de désensablement

Son avantage principal par rapport aux autres types d’ancrages « similaires » est qu’il est possible d’ajuster sa tension après son installation. Il est également possible de le récupérer pour le réutiliser.

Notre système d’ancrage de fixation sol se compose de  :

  • une pièce d’ancrage en aluminium dont le profil est conçu et testé pour convenir à une grande variété de sols (sable, argile, latérite…),
  • un lien souple en textile technique haute ténacité,
  • un dispositif de traction et de blocage
  • une tige de mise en œuvre.

Notre profil d’ancrage spécifique est un élément important, garant de la sécurité de notre système d’ancrage. Sa conception lui assure d’une part une facilité de mise en œuvre grâce à une simple tige en acier. Sa forme déposée, est conçue pour pénétrer facilement les terrains sableux ou terreux.

D’autre part, son matériau, l’aluminium, lui confère une légèreté et une résistance importante.

Le lien souple est un textile technique qui permet d’assurer un ancrage ajustable à la profondeur souhaitée. Ce lien souple a une résistance supérieure de 500daN. Ce textile technique assure une grande souplesse d’utilisation (et de réutilisation) et une plus grande durée de vie que les liens en acier. En fin ce lien textile permet de prévenir une éventuelle corrosion galvanique en cas d’installation de longue durée de l’Helipad.

Le dispositif unique de traction et de blocage se fait par une simple opération manuelle et opère quelle que soit la profondeur d’ancrage choisie. Il suffit à l’opérateur d’un geste, sans aucun outillage, pour débloquer le système pour le repositionner ou de le retendre si nécessaire.

Chaque système d’ancrage peut retenir une poussée de 500kg à 3000 kg selon le modèle

L’autre avantage déterminant du système est sa réutilisation. Il suffit d’utiliser notre outillage simple pour récupérer les ancrages et les réutiliser ultérieurement. Cette opération est facile de mise en œuvre et ne nécessite que quelques minutes.

Ces avantages indéniables en font un atout remarquable, le système d’ancrage rapide est fiable et sécurisant pour les helipads contrairement aux pieux qui ont prouvé leurs limites tant sur un plan logistique (masse et volume 20 fois plus important) que sur un plan sécuritaire (peu de résistance à la traction) ou aux systèmes d’ancrages prévus pour les exploitations viticoles ou agricoles.

Mise en œuvre

  • Positionner le piquet dans le trou prévu à cet effet dans l’ancre.
  • Enfoncer l’ancre grâce à un marteau jusqu’à la limite rouge indiquée.
  • Retirer le piquet fin et tirer grâce au dispositif de traction la corde jusqu’à armement de l’ancre dans le sol.
  • Mettre le dispositif de traction au contact de l’Helipad mobile. Mettre la corde dans la rainure du dispositif de traction et assurer le blocage.

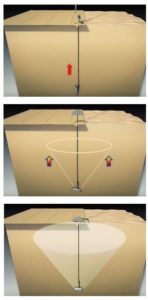

Comment cela fonctionne :

  • Pour armer l’ancrage, il faut exercer un effort permettant le basculement de l’ancre dans le sol.
  • L’ancre crée un cône qui se tasse une fois qu’un effort vertical est exercé.
  • Le cône d’effort bloque l’ancre dans le sol. La charge maximale retenue par le dispositif dépend du sol et de la taille de l’ancre.

Fonctionnement ancrages de fixations sécurisés pour helipad mobile

Cas d’utilisation des ancrages ajustables

Il est recommandé pour ancrer nos :

Caractéristiques techniques des ancrages sécurisés

  • Ancre : elle mesure environ 75 x 25 mm en Aluminium
  • Lien souple : en fibre synthétique avec une résistance mécanique à partir de 500 daN (500 kg) pour les aires de poser pour hélicoptères
  • Dispositif de Traction & Blocage : en aluminium, ce dispositif permet d’abord de faire pivoter l’ancre. Puis il permet d’ajuster la longueur du lien souple et de le maintenir sous tension durant l’utilisation.
  • L’outillage de récupération des ancrages QS est un équipement optionnel. Le lien souple peut être aisément coupé en cas de nécessité de départ plus rapide ou urgent et le lien souple discret (couleur noire) peut se dissimuler.

Avantages

  • Léger : Chaque ancre pèse à partir de 200 gr
  • Compact : 100 ancres QS standards pour Helipads par exemple sont fournis dans un sac de taille 45 x 75 cm (poids total 20 kg)
  • Rapide : à seulement 0,5 mètre de profondeur, la même performance est obtenue qu’un piquet de 1 mètre*. L’installation et la récupération de l’ancre peut se faire en moins d’une minute.
  • Fiable : Une fois installé, notre ancrage QS ne peut se retirer que grâce à un outillage spécifique ou en creusant.
  • Ajustable : La hauteur de l’ancrage s’adapte au type de sol contrairement aux piquets métalliques.
  • Réutilisable : Le système d’ancrage complet peut être récupéré et réutilisé de multiples fois
  • Pour les opérations spéciales, le lien textile discret peu se couper ou se cacher facilement afin de ne pas laisser de trace apparente en surface.

CONCEPTION ET FABRICATION FRANÇAISE
